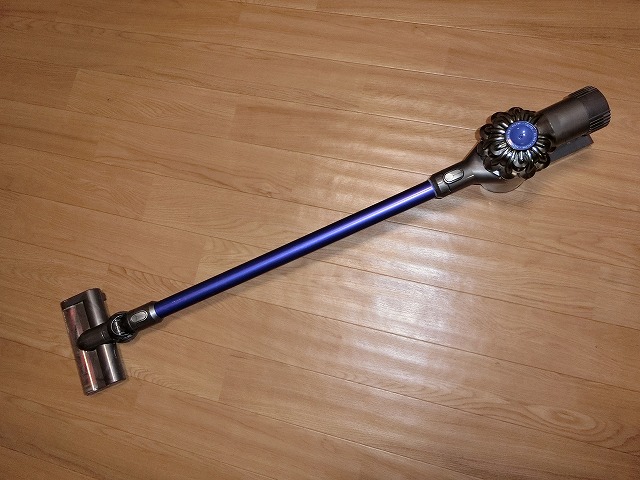

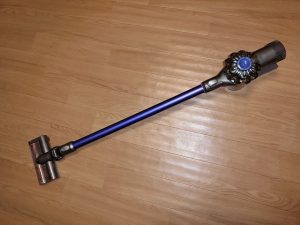

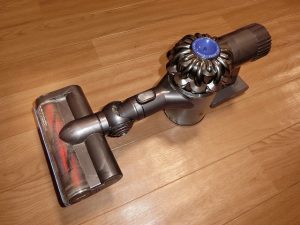

モーターヘッドが動かなくなったdyson DC62を修理します。


８年以上使っていますので、寿命と言えばそれまでなのですが。

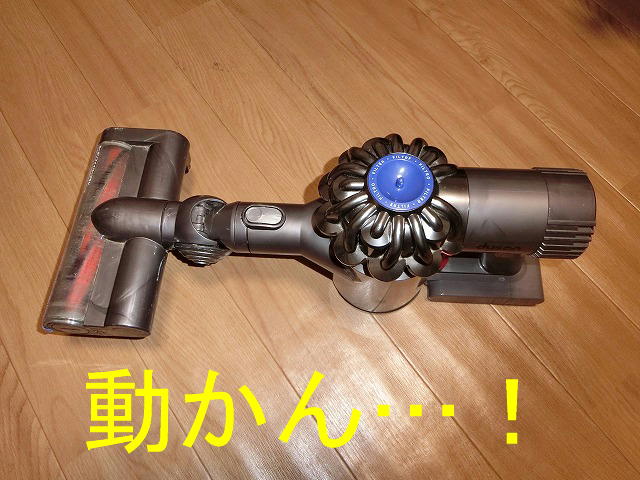

グリップを握ってもモーターヘッド送りの電圧が出ません。
（結果論ですが、ここで本体の故障と疑ったのが間違いでした・・・。）

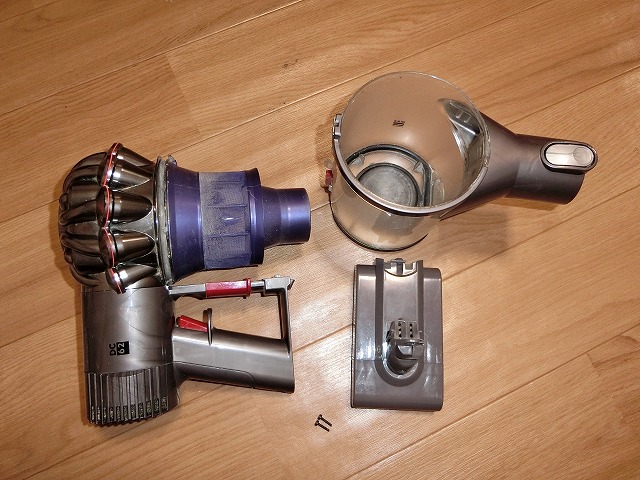

とりあえず分解してみます。
詳しい分解の仕方はいっぱい動画が上がっているので割愛します。

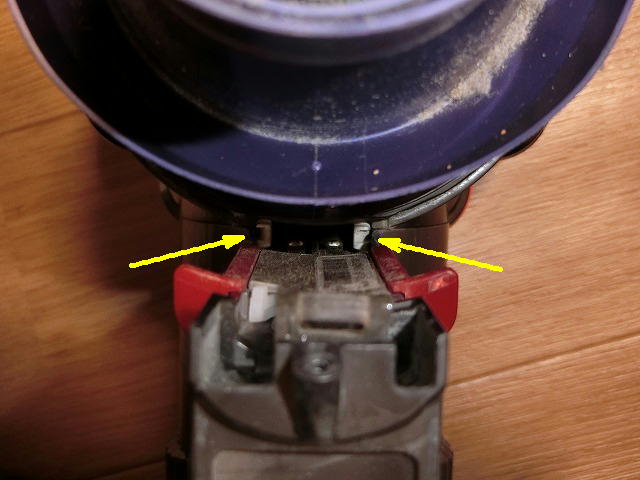

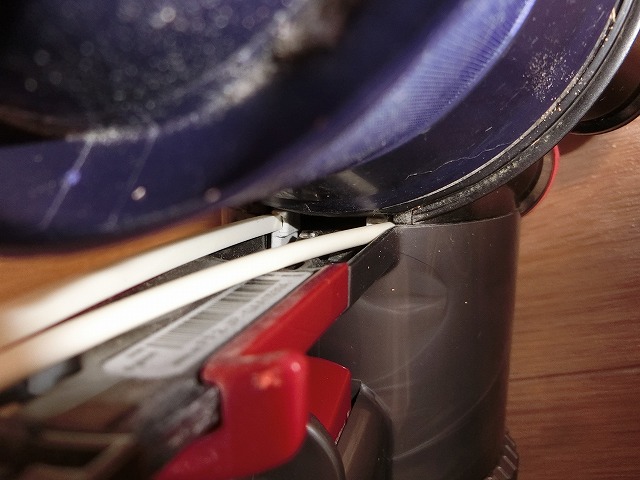

一番の肝は１枚目の写真の白いぽっちを、棒状のものでつまんであげることですが。

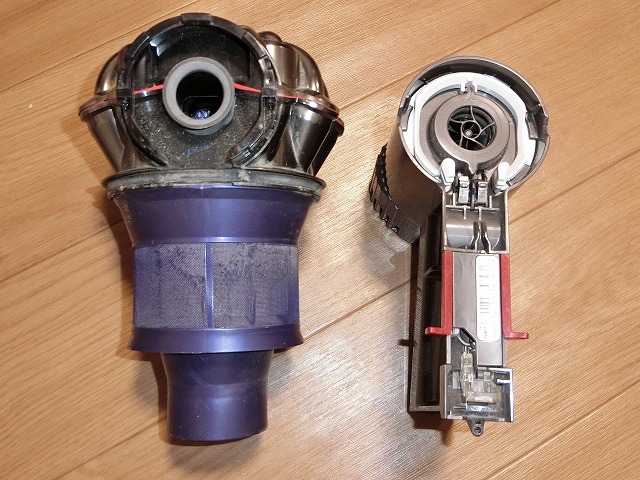

モーター部分とサイクロン部分が分かれました。

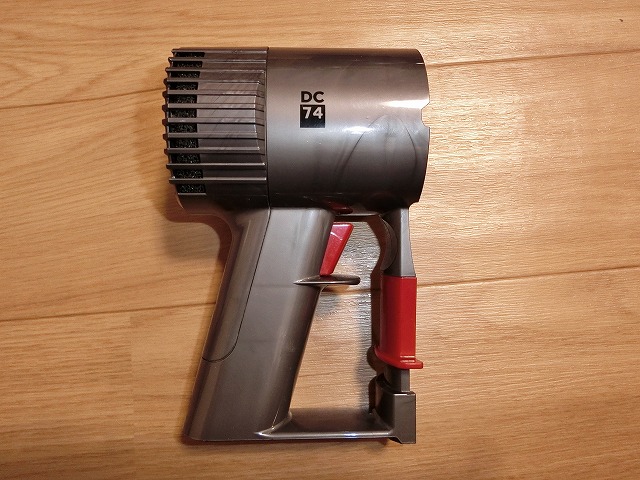

動作確認済みのDC74のモーター部分と交換します。

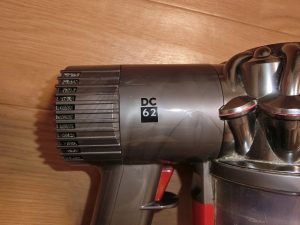

DC62とDC74のモーター部分はロゴが違うくらいで全く同じに見えます。
モーターヘッド用のDC-DCコンバーターの不具合ならこれで直るはず・・・。


結果は玉砕でした。

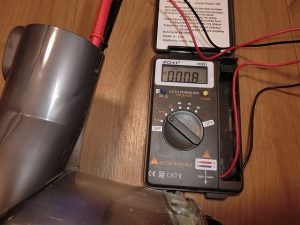

テスターで電圧を当たってみると、この状態でもモーターヘッド送りの電圧が出ていません。
もしかして負荷を繫がないと、送り側の電圧が上がらないタイプなのか？

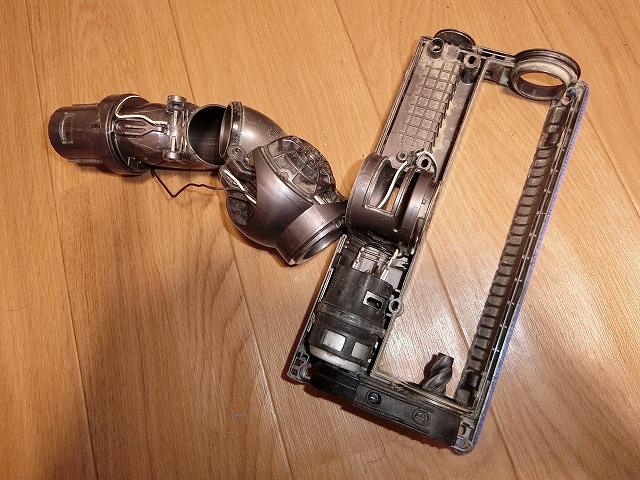

まさかと思って、モーターヘッドを分解しました。こちらも分解方法は割愛します。

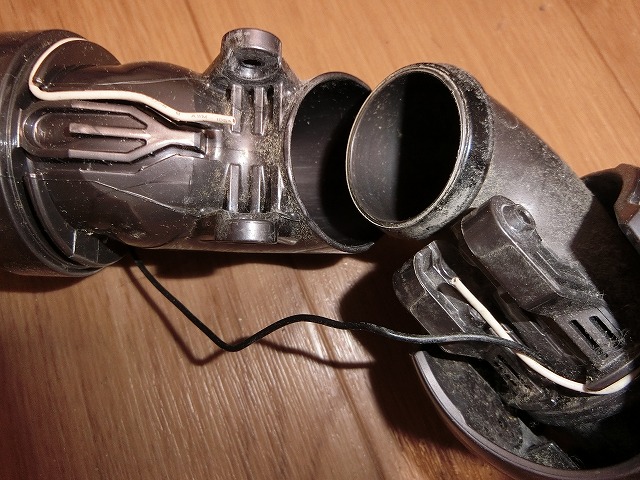

見事に白色のコードが破断していました。
先にモーターヘッドを調べておけば良かった・・・。


切断したコードをつなげてモーターヘッドを組み直すと、・・・直ってしまいました。
「今回の件からお前が得るべき教訓は、電圧が出ていないからと言って壊れていると思わないことだ。」（貝木泥舟風に。）
では。<(_)>
